자동화된 고층 창고는 WMS/WCS 소프트웨어 제어 하에 레일 유도식 스태커 크레인을 이용하여 팔레트, 토트백, 카톤 적재물을 높은 랙 구조물에 보관합니다. 지게차가 넓은 통로를 이동하고 도달 높이가 제한적인 대신, 크레인이 통로를 따라 수평으로 적재물을 이동시키고 필요한 보관 높이까지 수직으로 적재함으로써 건물의 전체 수직 공간을 체계적이고 추적 가능한 보관 공간으로 활용합니다.
당사는 랙 구조물, 스태커 크레인, 컨베이어 및 이송 장비, 제어 소프트웨어, 안전 시스템 및 시운전을 포함하는 턴키 방식의 고층 자동화 창고 시스템(AS/RS) 프로젝트를 설계 및 공급합니다. 이 솔루션은 제조 완충 창고, 완제품 창고, 유통 센터, 보세 창고, 콜드체인 시설 및 전자상거래 예비 보관 시설 등 용량 밀도, 재고 정확성 및 반복 가능한 처리량이 중요한 다양한 환경에 적합합니다.

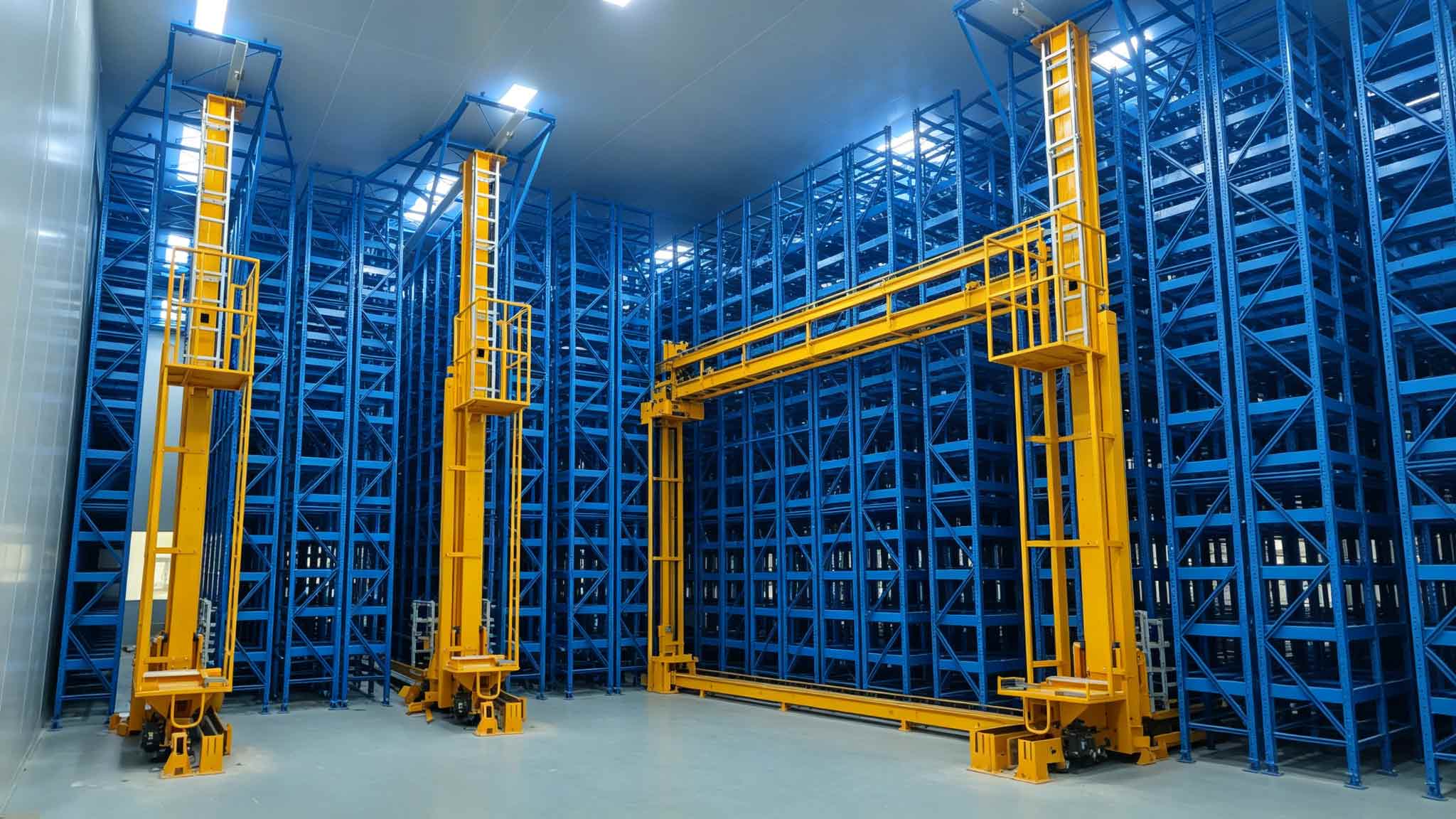

스태커 크레인 - 저장 및 검색 장비(SRM)
스태커 크레인은 자동화된 통로 내부에서 화물을 적재하고 인양하는 장비입니다. 레일 기초 위를 주행하며 통로를 따라 수평으로 이동하고, 마스트를 목표 높이까지 올린 후 정밀한 위치 조정을 통해 화물을 적재하거나 인양합니다.
주요 크레인 종류를 다룹니다.
- 단위 적재 팔레트 SRM: 고층 팔레트 창고에서 팔레트 전체를 보관하고 꺼내는 데 적합하게 설계되었으며, 단일 마스트 또는 이중 마스트 구성은 적재 중량, 리프트 높이 및 필요한 사이클 속도에 따라 선택됩니다.
- 미니로드 SRM: 소형 단위의 다품종 보관이 필요한 경우, 팔레트 전체를 취급하는 경우보다 토트, 트레이 및 상자를 옮기는 데 더 가볍고 빠른 크레인입니다.
크레인 대수, 통로 배정, 마스트 유형 및 캐리지 장비는 엔지니어링 설계 단계에서 최대 처리량 목표, 하중 치수 및 건물 배치도를 기반으로 계산됩니다.
컨베이어 및 이송 시스템
화물은 주변 자동화 시스템을 통해 부두 구역, 작업대, 완충 구역 및 크레인 적재/하차 지점 사이를 이동합니다.
- 랙 전면 및 적재 구역에 설치된 롤러 또는 체인 컨베이어 및 이송 차량
- 층간 또는 완충 구역을 연결하는 수직 승강기
- AGV/AMR, 지게차 배송 또는 수동 입출고 처리를 위한 인터페이스 스테이션
- 크레인에 적재물이 들어가기 전 팔레트 적재, 검사 및 대기 공간
이송 시스템은 크레인 용량과 부두 측 흐름의 균형을 맞춰 통로 크레인이 입고 또는 출고 준비를 기다리지 않도록 합니다.
WMS 및 WCS 소프트웨어
자동화된 창고는 두 개의 소프트웨어 계층으로 구성됩니다.
- WMS(창고 관리 시스템): 재고 기록, 팔레트 위치, 입고 및 출고 주문, 재고 순환 규칙(FIFO, FEFO 또는 LIFO), 배치 및 로트 추적성, 재고 보고서를 관리합니다.
- WCS(창고 관리 시스템): 크레인, 컨베이어 및 리프트를 배정하고, 기계 상태를 모니터링하고, 작업 대기열을 관리하고, 장비 작동을 실시간으로 조정합니다.
AS/RS 인터페이스는 정의된 데이터 인터페이스를 통해 기존 ERP 또는 창고 관리 플랫폼과 연결할 수 있으며, 통합 범위 및 통신 프로토콜은 프로젝트 엔지니어링 단계에서 확정됩니다.
안전 및 화재 방지 하위 시스템
고층 자동화 시스템에는 인력과 장비의 물리적 및 운영적 안전이 포함됩니다. 구체적으로는 안전 장벽, 통로 접근 제어, 유지보수 플랫폼 및 접근 절차, 크레인 속도 및 위치 제어, 그리고 통로 및 주변 장비 전반에 걸친 비상 정지 회로 등이 있습니다.
고층 창고의 화재 방지 설계는 목적지 국가의 관련 건축 및 화재 안전 규정에 따라 이루어집니다. 보관 품목의 종류, 랙 높이 및 현지 규정에 따라 천장 또는 랙 내부 스프링클러, 조기 진압 고속 대응 시스템 및 흡입식 연기 감지기가 설치될 수 있으며, 정확한 설치 방안은 프로젝트 계획 단계에서 현지 화재 안전 규정, 보관 품목 유형 및 건물 설계를 고려하여 결정됩니다.
자동화된 고층 창고의 핵심 이점
- 건물 부피의 밀도 높은 활용. 높은 랙과 통로 크레인은 지게차 기반 시스템이 도달할 수 없는 수직 높이를 활용하여 동일한 공간에 더 많은 저장 용량을 집중시킵니다. 정확한 용량 증가는 기존 건물 배치 및 적재 사양에 따라 달라집니다.
- 반복적인 취급 노동 감소. 크레인과 컨베이어는 반복적인 수동 운전과 보행을 대체하여 더 적은 운영팀이 더 크고 높은 시설을 관리할 수 있도록 합니다.
- 실시간 재고 현황 파악. WMS는 모든 팔레트 이동 및 위치를 기록하여 정확한 재고 관리, 배치 추적성 및 FIFO/FEFO/LIFO 순환 관리를 지원합니다.
- 일관되고 반복 가능한 주기. 자동화 장비는 성수기 연장 운영 시간을 포함하여 교대 근무 시간 동안 입고 및 출고 작업을 안정적으로 반복합니다.
- 더욱 안전한 고위험 작업. 작업자는 랙 통로 밖에 머물러 지게차 충돌, 추락 및 수작업 위험을 줄입니다.
- 통제된 상품 환경. 밀폐된 자동화 구역은 먼지 노출, 무단 접근 및 환경 변동을 줄여주며, 이는 특히 냉장 보관, 보세 창고 및 통제된 재고에 중요합니다.
- 확장 가능한 단계별 진행. 물동량이 증가함에 따라 후속 단계에서 추가 통로, 크레인 또는 주변 장비를 추가하여 수요에 맞춰 투자를 조정할 수 있습니다.
- 장기적인 운영 비용 관리. 이 시스템은 추가 임대 공간에 대한 의존도를 줄이고 반복적인 취급, 손상 및 폐기 위험을 낮춥니다. 프로젝트 수준의 투자 회수 기간은 특정 임대료, 인건비 및 처리량 기준에 따라 계산됩니다.
당사가 서비스를 제공하는 산업 및 응용 분야
- 제조 공장: 원자재 완충지대, 완제품 고층 창고 및 생산 라인 공급
- 식품, 음료 및 콜드체인: 냉장 및 냉동 팔레트 보관, 재고 회전 관리
- 전자상거래 및 소매 유통: 주문 처리를 지원하는 예비 재고 및 고처리량 자동화 저장 시설
- 자동차, 전자제품 및 기계류: 부품 키팅, 예비 부품 및 완제품 창고
- 화학제품, 포장재 및 건축자재: 균일한 팔레트 적재 대량 보관
- 보세창고 및 세관창고: 제어 가능하고 추적 가능한 고밀도 저장
설계 도면 및 견적서 작성에 앞서 당사 엔지니어링 팀은 다음과 같은 정보를 수집합니다.
- 부하 사양. 팔레트 또는 운반용 상자 크기, 단위 적재 중량, 적재 안정성, 팔레트 유형, 돌출부 및 불규칙한 화물 상태.
- 재고 현황. SKU 수, 빠르게 판매되는 제품과 느리게 판매되는 제품의 비중, 필요한 재고 회전 규칙, 배치 또는 로트 추적 요구 사항 및 주문 피킹 모드.
- 처리량 프로필. 월별 입고 및 출고량, 시간당 최대 팔레트 또는 토트 처리량, 교대 근무 횟수 및 필요한 자동화 수준.
- 건물 환경. 층고, 기둥 배치, 출입문 위치, 바닥 하중 지지력, 바닥 평탄도, 지진/풍하중 조건 및 기존 외벽 상태.
- 환경 조건. 온도 범위, 저온 또는 동결 작업, 분진, 습도 및 폭발 위험 또는 클린룸 요구 사항.
- 시스템 통합. 기존 WMS/ERP 플랫폼, 필요한 데이터 인터페이스 및 통신 표준.
- 예산 및 단계별 계획. 초기 투자 수준, 향후 예상되는 확장 규모, 그리고 프로젝트가 신축 건물인지 기존 부지 개조인지 여부.
이러한 입력 정보를 바탕으로 CAD 레이아웃, 용량 및 처리량 계산, 크레인 및 통로 구성 옵션, 그리고 비교 엔지니어링 제안서를 준비합니다.
